PLC与视觉系统在贴标机上的应用
数控机床 PLC与视觉系统在贴标机上的应用
MC200E与视觉系统在贴标机上的应用

一、概述

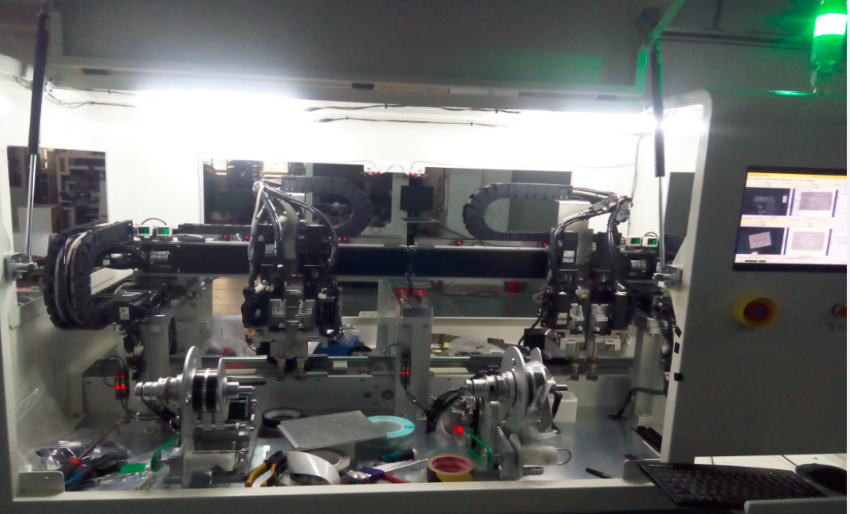

该装备应用于贴标精度要求很高的场合 ，可通过视觉系统实时监控、测试贴标流程。装备如下图所示：



二、系统组成

1、fh至尊登录PLC MC200E-4040BTA8 2台 ；

2、装载视觉系统电脑一台 ，Win7系统（装载上位机、PLC与组态软件） ；

3、伺服电机12个 ，步进2个 ；

4、视觉相机4个 ；

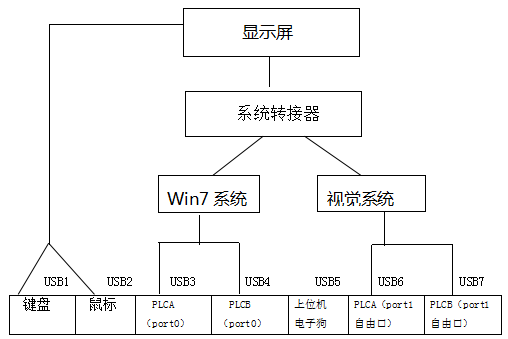

硬件辖档同接图如下：

USB集成器

  1. 事情原理

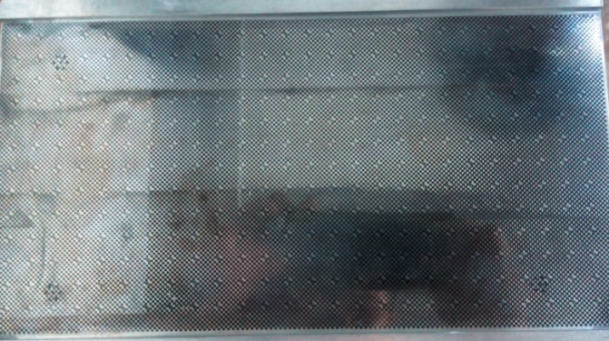

1、通过孔板标定 ，测试 ，验证装备的准确度及稳固性 ，如下图所示： 定位34孔中心坐标位置 ，手动通过相机定位1、2、3孔的中心位置 ，然后使用矩阵盘算剩余32孔的中心坐标位置 ，再手动设置恣意一点中心坐标 ，通过相机磨练其准确性 ；

2、相机标定 ，将第一步相机纪录的34孔位置在该板上标定出来 ，相机将坐标位置放入一二维码中 ，肉眼所看到的二维码越清晰 ，代表准确度越高 ；

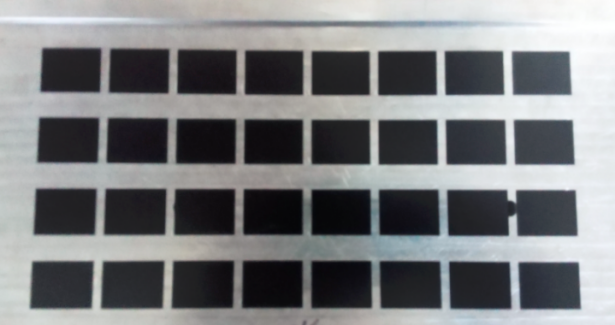

3、贴标测试 ，如下图所示 ，在32孔中心位置上贴上标签 ；

4、贴标完成后 ，再通过视觉系统测得贴标位置 ，剖析该装备系统的稳固性以及精度达不达获得要求 ，若不知足cpk（参考标准值） ，需重复上诉行动 ，直到抵达标准为止 ，方可真正的贴标。

5、以上PLC与视觉系统通过RS485自由口协议举行通讯。



四、应用总结

1、MC200E—4040BTA可支持多轴自力运动 ，最多可支持8轴 ，最高频率可达200KHz ；

2、PLC存储容量可达32K步。有三个通讯口 ，PLC之间支持fh至尊登录内部通讯协议MCBUS ；

3、上位机组态软件Veiw pannel应用轻盈稳固。
