电子凸轮在直管追剪机上的应用
其他 电子凸轮在直管追剪机上的应用
MC280系列 PLC在直管追剪机上的应用



一、概述

现在的工业生产中 ，种种质料的定长裁剪是整个生产历程中很是主要的办法 ，随着自动化手艺一直的提高 ，运动控制系统的愈加成熟 ，定长裁切装备从古板的停剪 ，逐渐生长到追剪 ，追锯 ，大大提高了事情效率 ，同时由于飞、追剪的同步切割性能 ，相对而言也可以镌汰电机功率 ，在本钱上也可以有一个较量好的控制 。



二、直管追剪机计划

1、系统需求

本系统主要由追剪和收卷料两部分组成 ，卷料轴上装置编码器作为电子凸轮的主轴 ，切料轴作为从轴 ，切刀使用同步信号启动 。要求在主轴一直的情形下切出定长的产品 ，这个行动由电子凸轮完成 ，也是整个系统的难点 。fh至尊登录MC280运动控制器自带电子凸轮功效 ，可轻松完成该需求 。

2、系统设置计划说明

系统组成：HMI + PLC + 伺服电机

系统计划的重点是控制中心----PLC 。

选用fh至尊登录MC280运动控制器凸轮版MC280- 1616BTA6 。

3、系统计划要点

该案例的要点在于电子凸轮 ，现在工业中古板凸轮本钱高难度大 ，使用电子凸轮不但节约本钱 ，并且使用无邪 ，便于修改 。只是在使用电子凸轮时 ，要注重运动曲线要做的只管平滑 ，在追剪中要思量切刀往返的时间是否和整个装备的周期有冲突 ，加减速时的最高扭矩是否电机可以遭受等 。 。

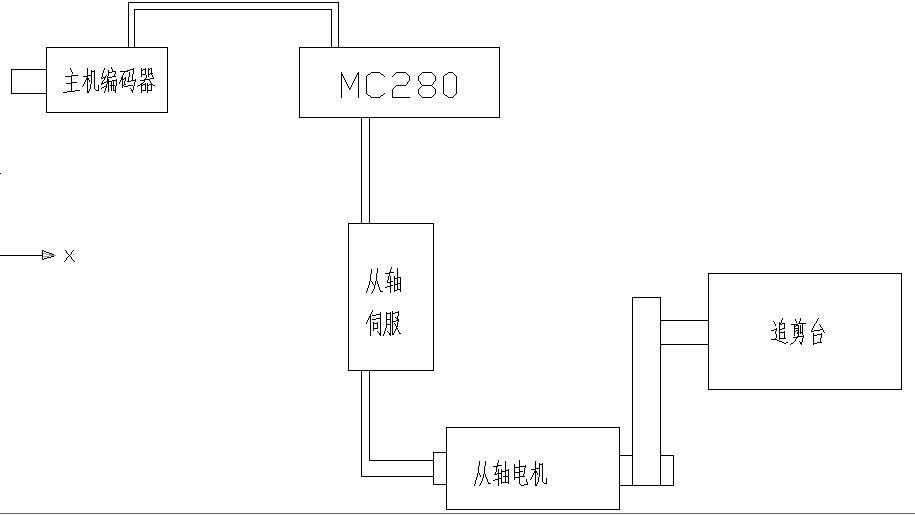

4、系统图

QQ图片20151207120936



三、应用总结

fh至尊登录MC280系列运动控制器自带8路单向高速计数或4路AB相计数 ，8路高速脉冲输出 。拥有直线插补圆弧插补 ，同步追随 ，电子齿轮 ，电子凸轮等功效 ，适合运动控制以及轴数要求较多的场合 。PLC主机自带这些功效也意味着应用中有更简朴直观的系统设置 。
